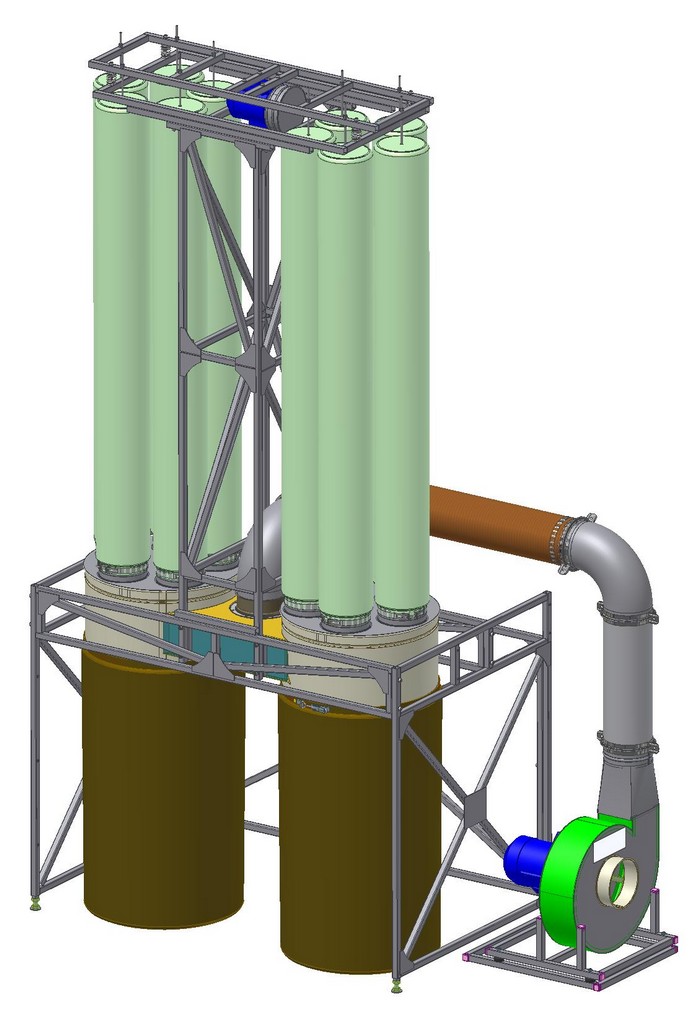

предназначена для удаления сухой, не склонной к слипанию пыли образующейся в процессе обработки ДСП, древесины, пластика, фасовки сыпучих материалов.
Запыленный воздух отсасывается из рабочей зоны и, проходя через фильтрующие рукава установки, очищается и возвращается в помещение. Остаточная запыленность очищенного воздуха соответствует ГОСТ 12.1.055-88.
Пыль, отделенная фильтрами накапливается в накопительных мешках установки.
Максимальная величина удаляемых элементов не должна превышать 20 мм. Регенерация фильтров производится в автоматическом режиме, путём их встряхивания, цикл встряхивания обеспечивается электросхемой пульта управления установки. Цикл регенерации происходит после каждой остановки установки.
Область применения:
Установки применяются для обслуживания форматно-раскроечных станков, обрабатывающих центров с ЧПУ, шлифовальных, калибро-шлифовальных станков, пантографов и др. станков в столярных и мебельных цехах.Технические характеристики
| Наименование параметра | УВП-П 3000К |
|---|---|
| 01. Производительность максмальная, м³/час | 3480 |
| 02. Площадь фильтрования, м², не менее | 12.5 |
| 03. Разрежение, создаваемое вентилятором, Па | 2570 |
| 04. Сопротивление фильтровального блока принимать в расчётах (статическое), Па | 500 |
| 05. Диаметр входа в вентилятор, мм | 180 |
| 06. Степень очистки воздуха не менее, % | 99.9 |
| 07. Номинальный среднемедианный размер улавливаемых частиц, мкм | 15 |
| 08. Количество фильтрующих рукавов, шт | 10 |
| 09. Количество накопительных мешков, шт | 2 |
| 10. Объем накопительных мешков, м³ | 2*0.25 |
| 11. Частота вращения вентилятора, об/мин | 2860 |
| 12. Номинальная мощность вентилятора, кВт | 2.2 |
| 13. Номинальная мощность вибраторов, кВт | 1*0.25 |
| 14. Напряжение, В | 380 |
| - род тока питающей сети | переменный трёхфазный |
| 15. Вид установки агрегата | стационарный |
| 16. Габаритные размеры (длина/ширина/высота) не более, мм: | 2100/1600/3350 |
| 17. Масса, кг, не более | 150 |
| 18. Транспортные параметры: | |
| -количество-во мест | 2 |
| -масса, кг | 300 |
| -объём, м3 | 2.5 |
Ограничения использования установки
- работа только с сухими материалами;Комплектность поставки
| № | Обозначение | Кол-во |
|---|---|---|
| 01 | Блок фильтров П-3000 | 1 |
| 02 | Вентилятор ВРП-01-3,15М | 1 |
| 03 | Воздуховоды соединительные, компл. | 1 |
| 04 | Шкаф управления (Электрощит) | 1 |
В комплектацию установки входит шкаф управления с пускозащитной аппаратурой, которая обеспечивает полную защиту электроагрегатов и подключенных силовых цепей от рабочих перегрузок.
